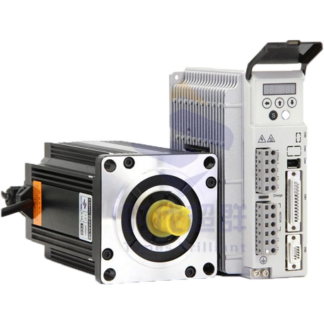

Closed-Loop-Stepper der Serie 130 (35NM)

Description

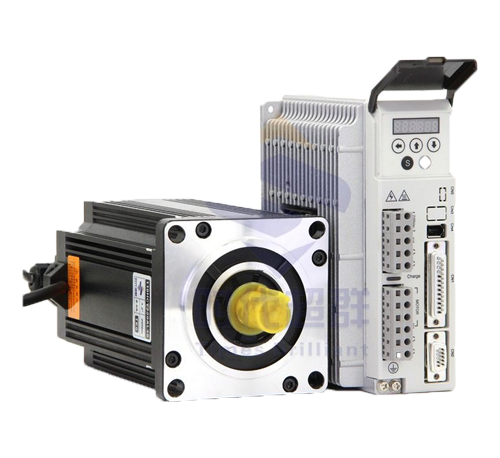

Schrittmotor mit Treiber:

Motor Spezifikation

Artikelnummer: 130ECP250ALCS-TK1
Anzahl der Phasen: 3
Schrittwinkel: 1,2°/Schritt
Haltemoment: 35 Nm
Nennstrom: 6.8 A

Aufnahme: 130 x 130 mm
Monatge Lochabstand: 109 mm
Gehäuselänge: 250 mm
Shaftdurchmesser: Φ24 mm
Schaftlänge: 47 mm
Passfeder Länge: 30 mm

Treiber Spezifikation

Artikelnummer: 3HSS2208H
Versorgungsspannung: 180-250VAC
Ausgangsstrom: 4.0A
Eingangsfrequenz max: 200K
Signal Eingangsstrom: 7-20mA (10mA typisch)
Standard Kommunikationsrate: 57.6Kbps
Abmessungen: 140x70x56 mm
Gewicht (ca.): 1500g

Datenblatt: wird nach Kauf zugesendet.
Anschluss

Alle Maße sind händisch gemessen und können Abweichungen unterliegen.
Die gezeigten Bilder dienen nur als Referenz, das tatsächliche Produkt kann abweichen.
